Le calcul rigoureux de la charge utile monte-charge constitue le fondement de la sécurité industrielle, permettant de définir des capacités de levage pouvant atteindre 3 000 kg tout en garantissant une marge structurelle conforme à la Directive Machines 2006/42/CE. Une erreur d’évaluation lors de la conception expose vos installations à des défaillances mécaniques précoces et compromet la protection de vos opérateurs.
Cet article détaille la méthodologie de dimensionnement technique et les critères réglementaires indispensables pour assurer la pérennité de vos flux logistiques verticaux.

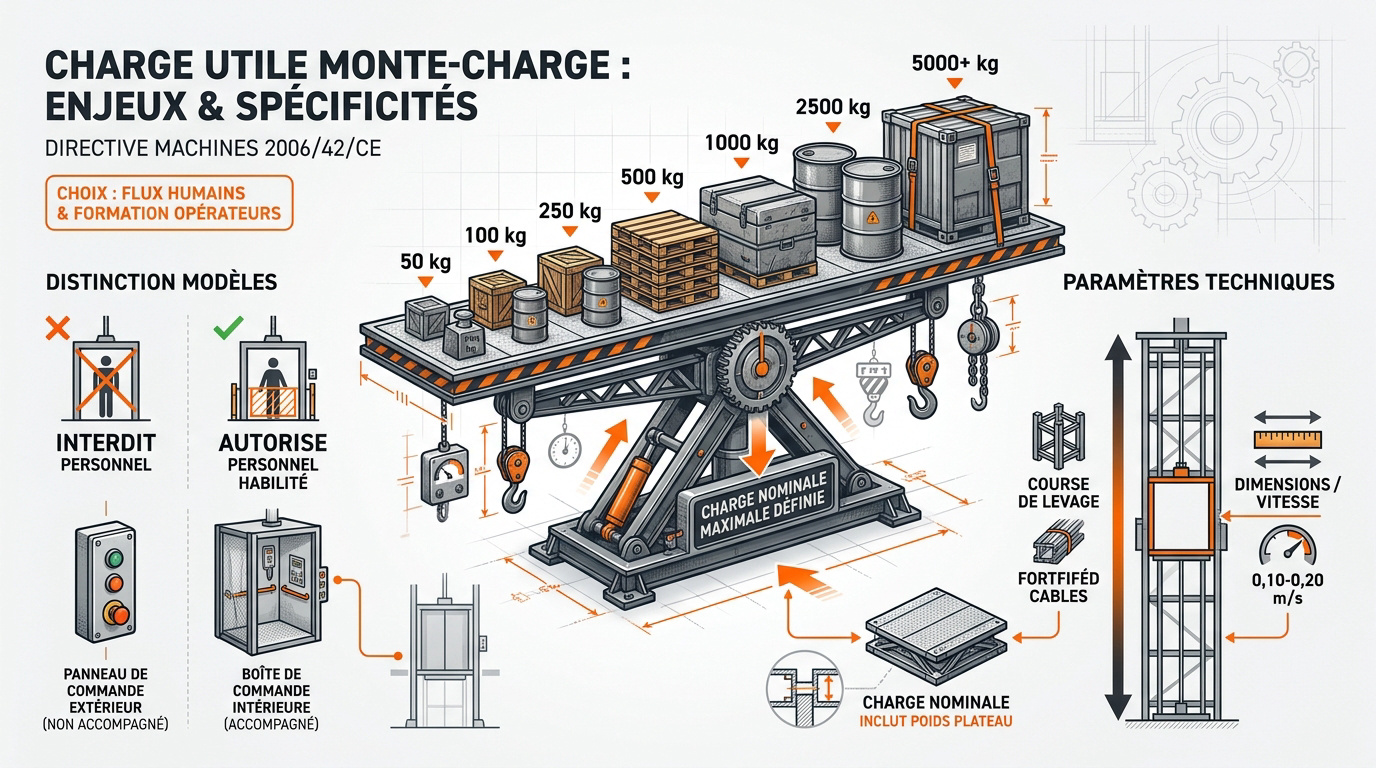

Définition et enjeux de la charge utile monte-charge
La charge utile d’un monte-charge industriel varie de 50 kg à plus de 5000 kg selon la Directive Machines 2006/42/CE. Le choix repose sur la distinction entre modèles accompagnés ou non, impactant directement les dispositifs de sécurité.
Charge utile : Poids maximal qu’un monte-charge peut soulever en toute sécurité, calculé selon la résistance des matériaux et les efforts mécaniques.
Comprendre cette réglementation est le premier pas pour arbitrer entre un modèle avec ou sans personnel.
Distinction entre modèles accompagnés et non accompagnés
La différence légale est majeure. Le monte-charge non accompagné interdit strictement toute présence humaine. À l’inverse, le modèle accompagné autorise le transport de personnel habilité.
Les commandes diffèrent. Pour le non accompagné, les boutons sont à l’extérieur. L’accompagné possède une boîte à boutons en cabine avec un dispositif de maintien.
Le choix entre un modèle accompagné ou non dépend exclusivement de vos besoins en flux humains et de la formation de vos opérateurs.
Il est utile de comparer ces équipements avec un ascenseur classique pour valider votre stratégie logistique.
Paramètres techniques fondamentaux de l’élévation
Analysez la course de levage. Une hauteur importante exige une structure renforcée. Le guidage doit être parfait. La rigidité des colonnes assure la précision.
Évaluez le rapport dimensions et vitesse. Un plateau large ralentit souvent la translation. La vitesse standard oscille entre 0,10 et 0,20 mètre par seconde.
Précisez la charge nominale. Ne négligez jamais le poids propre du plateau mobile.
Méthodologie de dimensionnement de la capacité de levage
Après avoir défini les bases techniques, il faut s’attaquer au calcul précis de vos besoins réels pour éviter tout sous-dimensionnement coûteux.
Évaluation des charges réelles selon la typologie des flux
Calculer la masse volumique. Identifiez le poids moyen de vos palettes standards. Prenez en compte les produits les plus denses pour définir le seuil de sécurité minimal indispensable.
Anticiper les pics d’activité. La manutention intensive peut solliciter les composants au-delà de leur usage normal. Prévoyez une marge de 15% pour absorber ces variations de flux.
| Type | Poids | Recommandation |
|---|---|---|
| Palette Europe | 1 500 kg | Plateau renforcé |
| Bac industriel | 1 000 kg | Plateau haute densité |
Pour calculer la charge utile d’un monte-charge industriel, il est utile de comparer ces données au prix et budget de votre installation.
Arbitrage technique entre structures à colonnes et à ciseaux
Comparer la résistance mécanique. Les colonnes offrent une stabilité latérale supérieure pour les charges hautes. Les ciseaux supportent mieux les masses lourdes sur une faible hauteur. Le choix dépend de la nature des objets transportés.
Identifier l’encombrement au sol. Le système à colonnes nécessite souvent une structure porteuse latérale. Le plateau à ciseaux s’intègre mieux dans des espaces restreints sans appuis muraux disponibles.
Cadre réglementaire et composants de sécurité
Le choix de la structure ne dispense pas d’une conformité stricte aux textes de loi qui régissent la sécurité des travailleurs.
Conformité à la Directive Machines 2006/42/CE
La certification repose sur des exigences rigoureuses. Le marquage CE est obligatoire pour toute mise en service. Un organisme agréé doit valider la conformité de l’installation avant la première utilisation.
Le dossier technique doit inclure le manuel d’utilisation et le registre d’entretien. La déclaration de conformité reste indispensable.
Il est impératif de respecter chaque norme de sécurité pour monte-charge en vigueur.
Dispositifs de sécurité et limiteurs de charge
Les portes palières disposent de serrures électriques et mécaniques. Le plateau ne peut bouger que si toutes les issues sont parfaitement closes et verrouillées.
Les limiteurs de charge bloquent la montée en cas de surcharge. Cela protège le groupe hydraulique d’une casse prématurée.
Un limiteur de charge bien réglé est la première assurance contre l’usure prématurée de votre système de levage.
Comparatif des modes d’actionnement hydraulique et électrique
L’hydraulique convient aux cycles modérés avec des charges lourdes. L’électrique est préférable pour une haute fréquence d’utilisation
L’hydraulique reste le standard pour les capacités extrêmes. Il offre une puissance de poussée inégalée.
Prévoyez une installation en entrepôt adaptée à vos flux logistiques.
Contraintes d’installation et maintenance préventive
Une fois la technologie choisie, l’intégration physique dans votre bâtiment et le suivi technique deviennent les garants de la longévité de votre investissement.
Gestion des infrastructures : fosse ou rampe d’accès
Évaluer la faisabilité sans fosse. C’est possible grâce à une rampe d’accès extra-plate. Cela évite des travaux de gros œuvre lourds et coûteux en intérieur.
Définir les besoins de génie civil. Pour les charges de plusieurs tonnes, une fosse reste recommandée. Elle assure un chargement de plain-pied parfait pour les transpalettes électriques.
Pour un monte-charge de restaurant, l’espace est souvent restreint. Choisissez la configuration la plus adaptée.
Maintenance préventive pour la préservation de la capacité
Inventorier les points critiques. Vérifiez l’état des câbles et le niveau d’huile du réservoir. Inspectez les fixations des colonnes pour détecter tout jeu mécanique anormal.
Planifier les tests périodiques. La VGP doit être réalisée tous les six mois. Ces tests de charge garantissent que l’appareil supporte toujours sa capacité nominale.
La Vérification Générale Périodique (VGP) est obligatoire tous les 6 mois pour garantir le maintien de la capacité nominale.
Un entretien de monte-charge régulier prévient les pannes. Anticipez pour éviter tout arrêt de production.
Maîtriser le calcul de votre charge utile monte-charge garantit la conformité à la Directive 2006/42/CE et la pérennité de vos infrastructures. En dimensionnant précisément vos composants selon vos flux réels, vous sécurisez vos opérateurs tout en optimisant vos cycles de production. Agissez dès maintenant pour transformer vos contraintes logistiques en un levier de performance durable.
FAQ
Comment définit-on la charge utile d’un monte-charge industriel ?
La charge utile représente la masse maximale que l’appareil est autorisé à élever en garantissant une sécurité absolue pour les structures et les opérateurs. Ce paramètre, qui peut s’étendre de 50 kg pour les modèles compacts à plus de 20 000 kg pour les installations lourdes, est déterminé dès la conception en intégrant des marges de sécurité rigoureuses conformes à la Directive Machines 2006/42/CE.
Quels critères techniques influencent le calcul de la capacité de levage ?
Le dimensionnement repose sur une analyse complexe incluant la résistance des matériaux, les efforts mécaniques statiques et dynamiques, ainsi que le choix des organes de traction. L’utilisation de logiciels de CAO permet de simuler les contraintes sur la structure métallique et de sélectionner des composants, tels que les poulies ou les câbles, capables de supporter des charges supérieures à la charge nominale pour prévenir tout risque de rupture.
Quelle est l’utilité d’un limiteur de charge sur ces équipements ?
Le limiteur de charge est un dispositif de sécurité indispensable qui bloque instantanément toute tentative de levage en cas de dépassement de la capacité autorisée. Ce capteur protège non seulement le groupe hydraulique ou le moteur électrique d’une usure prématurée, mais assure également l’intégrité de la structure face à des sollicitations mécaniques imprévues.
Quelles sont les obligations réglementaires pour la mise en service d’un monte-charge ?
Toute installation doit impérativement arborer le marquage CE, attestant de sa conformité aux exigences de santé et de sécurité de l’Union européenne. Le dossier technique, incluant le manuel d’utilisation et le registre d’entretien, doit être validé par un organisme agréé, tandis qu’une maintenance préventive semestrielle est requise pour certifier la pérennité de la capacité de levage.
Comment choisir entre une technologie de levage hydraulique ou électrique ?
L’arbitrage technique dépend principalement de la fréquence d’utilisation et de la masse des marchandises. La technologie hydraulique est privilégiée pour les charges extrêmement lourdes, souvent supérieures à 3 500 kg, grâce à sa puissance de poussée. À l’inverse, l’actionnement électrique est recommandé pour les flux intensifs nécessitant une vitesse de translation constante, généralement fixée entre 0,10 et 0,20 mètre par seconde.
